發佈日期：2016/6/30 11:16:06 點擊次數：33214
一、鋼鐵含量
在鋼鐵行業中，鋼的主要元素除鐵、碳外，還有硅、錳、硫、磷等。其它成分是為了使鋼材性能 有所區別。以下以字母順序列出重要的鋼材元素，他們包含以下成分：
碳（carbon)-存在於所有的鋼材，是最重要的硬化元素。有助於增加鋼材的強度，我們通常希望刀具級別的鋼材擁有0.5%以上的碳，也成為高碳鋼。
鉻（chromium)-增加耐磨損性，硬度，最重要的是耐腐蝕性，擁有13%以上的認為是不鏽鋼。儘管這麼叫，如果保養不當，所有鋼材都會生鏽的。
錳（manganese）-重要的元素，有助於生成紋理結構，增加堅固性，和強度、及耐磨損性 。在熱處理和卷壓過程中使鋼材內部脫氧，出現在大多數的刀剪用鋼材中，除了a-2,l-6和cpm 420v。
鉬（molybdenum）-碳化作用劑，防止鋼材變脆，在高溫時保持鋼材的強度，出現在很多鋼材中，空氣硬化鋼（例如a-2,ats-34）總是包含1%或者更多的鉬,這樣它們才能在空氣中變硬。
鎳（nickle）-保持強度、抗腐蝕性、和韌性。出現在l-6\aus-6和aus-8中。
硅（silicon）-有助於增強強度。和錳一樣，硅在鋼的生產過程中用於保持鋼材的強度。
釩（vanadium）-增強抗磨損能力和延展性。一種釩的碳化物用於製造條紋鋼。在許多種鋼材中都含有釩，其中m-2，vascowear，cpm t440v和420va含有大量的釩。而bg-42與ats-34最大的不同就是前者含有釩鈦（titanium）是一種強脫氧劑。
二、測試方案
對於成品，以不鏽鋼為例，用戶一般關注cr,mn,ni,mo,ti的含量，產品中這些元素的含量不一樣，
用途也不一樣，而且這些元素都可以在大氣狀態下進行測量，使用edx1800,edx2800，edx pocket
等都可以進行測量，不需要真空泵等配件。

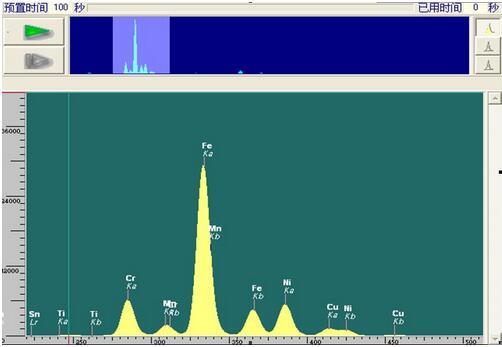

1. 不鏽鋼在edxrf上的譜圖

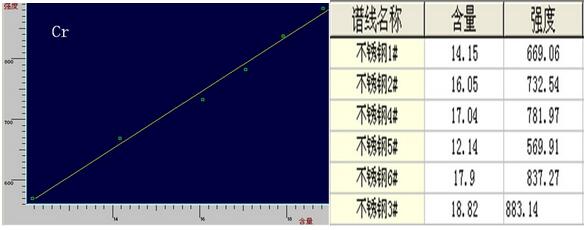

2. 不鏽鋼中cr的工作譜圖與相關數據

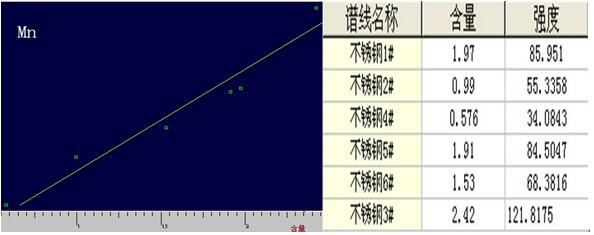

3. 不鏽鋼中mn的工作譜圖與相關數據

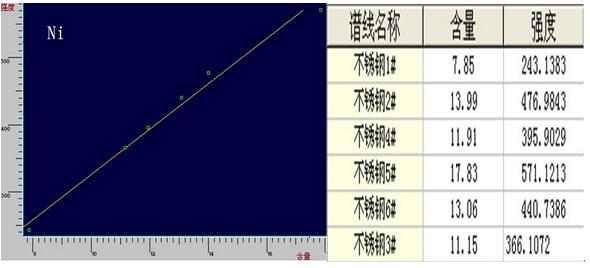

4. 不鏽鋼中ni的工作譜圖與相關數據
4，不鏽鋼中mo的工作譜圖與相關數據

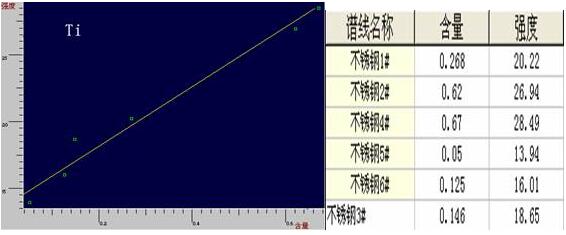

5，不鏽鋼中ti的工作譜圖與相關數據
以上是對在鋼鐵行業中，常規的測試樣品在儀器中實際測試譜圖、曲線、數據的概述。
瞭解更多解決方案請撥打免費服務熱線：800-9993-800 \ 400-7102-888
相關產品
